ТНВД распределительного типа (насос VE). Он же торцевой насос

Область применения данного типа насосов широка – легковой, грузовой, коммерческий транспорт, трактора, сельхоз техника и другие. Двигатели с данным типом насосов встречаются на 2, 3, 4 и 6 цилиндра с максимальной мощностью на рабочий цилиндр 20 кВт.

Основными производителями насосов данного типа являются фирмы: Bosch (Бош), Zexel (Зексель) и Denso (Денсо), однако существует и малоизвестная Diesel Kiki (Дизель Кики) в дальнейшем он же Zexel и Корейская Doowon, которая в свое время купила лицензию у Зексель на производство этих насосов.

Распределительный ТНВД типа VE поделен на 2 модификации:

• С механическим управлением;
• С электронным управлением.

Сначала предлагаю обратить внимание на принцип работы ТНВД распределительного типа (VE) на примере насоса Denso

1. Топливо накачивается из бака в топливный фильтр подкачивающим насосом (ТННД), фильтр удаляет из солярки воду и грязь.
2. Далее топливо подкачивается ТННД в корпус насоса высокого давления.
3. Топливо, находящееся в корпусе ТНВД нагнетается плунжером через нагнетательные клапана в форсунки и впрыскивается в камеру сгорания.
4. Часть топлива, поступающего на форсунки, используется для их смазки, затем возвращается в топливный бак.
5. Часть топлива, поступающего в корпус насоса высокого давления используется для смазки насоса и охлаждения его деталей, затем оно возвращается в топливный бак, через отверстие сливного болта

Устройство распределительного ТНВД VE Bosch, Zexel

Рассмотрим самые главные узлы одноплунжерного топливного насоса высокого давления распределительного типа (ВЕ). Предлагаю рассмотреть узлы, согласно принципу работы насоса, от насоса подкачки до нагнетательного клапана.

Топливный насос низкого давления (ТННД)

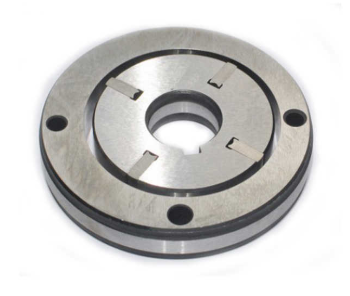

По мере вращения насоса 4 пластины (на фото их видно) закачивают топливо под давлением через фильтр в корпус насоса, по средствам регулирующего клапана давление изменяется в соответствии со скоростью вращения двигателя.

Плунжерная пара (плунжер насоса)

При работе плунжер совмещает вращение с обратно-поступательными передвижениями, тем самым он распределяет подачу дизельного топлива под высоким давлением ко всем форсункам по очереди.

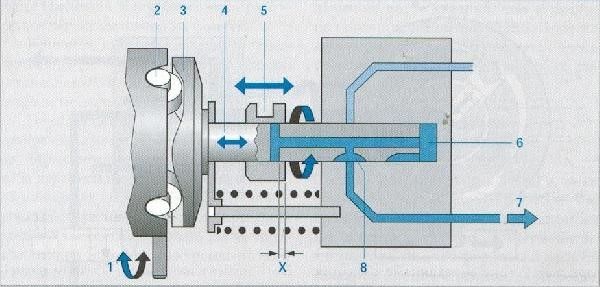

Конструкция плунжера распределительного ТНВД VE:

При вращении ДВС, приводной вал ТНВД вращает кулачковую шайбу вместе с плунжером через муфту с одной и тойже скоростью. Вал топливного насоса вращается в дви раза медленнее чем двигатель.

• ролики насоса располагаются на роликовом кольце 2;
• кулачковая шайба 3 постоянно удерживается прижатой к нажимным роликам пружиной плунжера;
• при вращении кулачковой шайбы (волновой шайбы) 3, кулачки набегают на ролики 2, заставляя плунжер 4 осуществлять возвратно-поступательные движения;
• в кулачковой шайбе 3, число бугорков на ней (кулачков) кратно количеству цилиндров двигателя;
• плунжер насоса 4 распределяет топливо последовательно к форсункам за 1 оборот (на примере показан 4 цилиндровый ДВС);
• возвратно-поступательные движения плунжера насоса используются для забора топлива (канавка 6) и нагнетания его к форсункам под высоким давлением, через паз 8;
• Количество впрыска и подача (цикловая) регулируется путем изменения положения регулировочной втулки 5, под управлением механического регулятора.

Для наглядности работы плунжера прошу ознакомиться с видео работы задействованных элементов насоса.

Нагнетательные клапана

Располагаются в подводящих каналах и выполнены таким образом, что всасывают неиспользованное топливо обратно в корпус насоса, чтобы держать подводящие каналы, наполненные топливом. Количество этих клапанов зависит от количества цилиндров двигателя.

Принцип работы нагнетательного клапана ТНВД VE

• Когда давление топлива возрастает, оно открывает нагнетательные клапана и удерживает их открытыми;
• Когда впрыск топлива заканчивается, клапана толкаются обратно пружиной;
• Когда клапана возвращаются в нижнее положение, подводящие каналы перекрываются и топливо засасывается обратно;
• Давление в трубопроводах, идущих к форсункам, быстро падает, примерно на 20 кг/см2, чтобы предотвратить подтекание топлива из форсунок;
• В это же время, нагнетательный клапан плотно прилегает к седлу, перекрывая магистраль высокого давления от насоса.

Видео работы нагнетательного клапана

В этой статье мы рассмотрели самые основные рабочие органы ТНВД распределительного типа VE. В насосах данного типа ещё очень много других важнейших механизмах, о которых подробнее расскажем в следующих обозрениях.

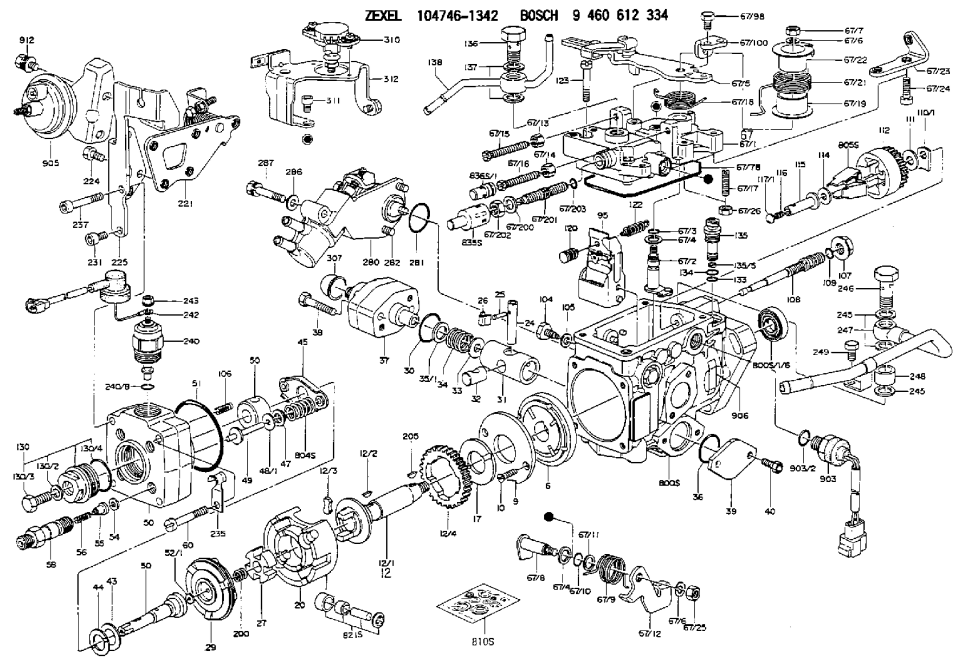

Для наглядности количества задействованных элементов внутри насоса данного типа, приложу вырезку из каталога на примере насоса 104746-1342, он же 9460612334

Краткий список насосов BOSCH VE (боквенное обозначение R или L обозначает сторону вращения ТНВД):
