Запчасти для ТНВД Denso (Денсо)

На дизельные двигатели Японского производства, чаще всего, устанавливают топливные насосы высокого давления (ТНВД) марки Denso. Данный производитель давно зарекомендовал себя как поставщик надежных комплектующих для дизелей, начало производства выпало на 1957 год. Выпускались сначала рядные тнвд, механические, с электронным управлением распределительного типа VE, затем в 1995 году инженерами была разработана система Common Rail (HP0, HP2, HP3, HP4, i-ART).



Рядный топливный насос

Свое распространенное применение получил среди спецтехники (эксковатор, погрузчик, трактор, бульдозер, генератор, тягач и тд.) и грузовых автомобилей Японского производства, так же использовался на легковых автомобилях, но в гораздо меньших количествах, в основном на джипах.


Типы рядных ТНВД Denso: PES, PESA, PE и другие

Запчасти требующие замены при ремонте:


  • Плунжерная пара (номер 8 на схеме);
  • Нагнетательный клапан (номер 7 на схеме);
  • Пружина (номер 5 на схеме);
  • Ремкомплект;
  • Вал ТНВД (номер 17 на схеме);
  • Сальник вала (номер 50 на схеме);
  • Подкачивающий насос;
  • Ремкомплект регулятора и др.


Рядный топливный насос высокого давления фирмы Денсо является очень надежным и экономичным агрегатом, не привередливым к дизельному топливу (допускается использование солярки не высшего качества). Ремонт выполняется достаточно дёшево.

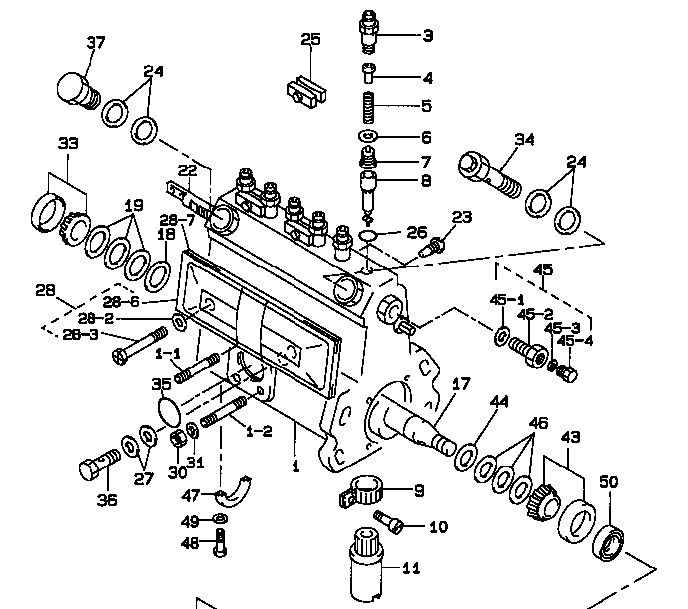

Для наглядности внутренностей насоса предлагаю ознакомиться со схемой, предоставленной официальным программным обеспечением по подбору запчастей Denso ESTI.

Схема насоса


Распределительный ТНВД типа VE (механический, электро)

Насосы данного типа в основном используются для двигателей малого объема на легковых автомобилях, погрузчиках до 3 тонн, маломощных генераторах и так далее. Его так же называют «пучковые» потому что у него всего один плунжер, расположенный в задней части.

Чаще всего встречается на 4х цилиндровых дизелях (плунжерная пара на 4 выхода), так же встречаются трех, пяти и даже шести цилиндровые насосы.

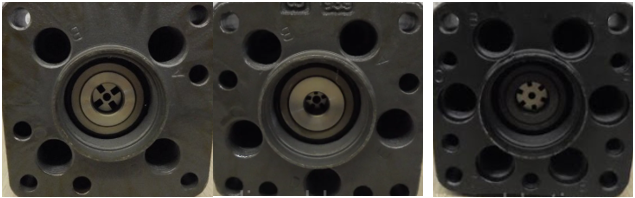

Фото для различия:

Различия в насосах Денсо


Самые используемые запчасти при ремонте пучкового ТНВД:


  • Распределительная головка (плунжерная пара);
  • Нажимные ролики;
  • Кулачковая шайба;
  • Питательный насос (не такой как на рядном, отличается);
  • Ремкомплект;
  • Редукционный клапан;
  • Электромагнит (глушилка ДВС)


Запчасти лучше всего устанавливать оригинальные, но последнее время все становится все больше производителей таких как WEIFU (Вейфу), FLAG (Флаг), CHL и другие, не уступающие по качеству.

Все вышеперечисленные детали больше всего подвержены износу и чаще всего применяются при ремонте насоса, но в любом случае полную картину Вы получите только после полной дефектовки.

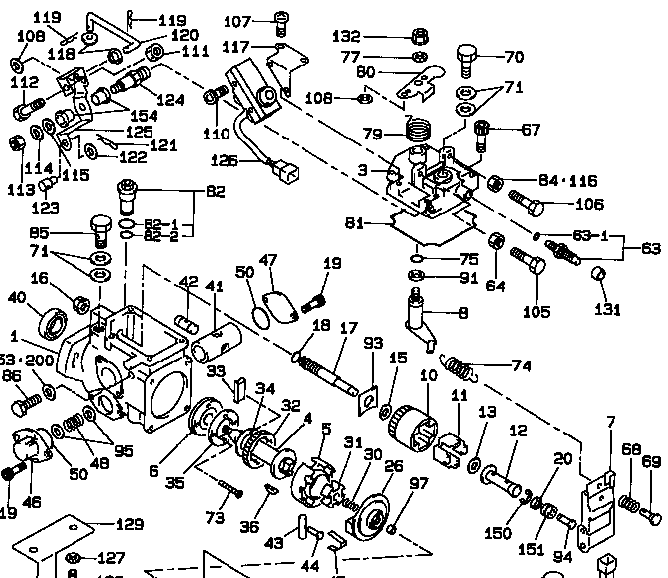

Схема распределительного насоса типа VE Denso

Схема распределительного насоса типа VE Denso



Запчасти для форсунок


Дизельные топливные форсунки можно разделить на 2 основных типа:

- Механические (применяются с распределительными и рядными аппаратами);

- Форсунки Common Rail (CR) системы.


Простая механическая форсунка достаточно проста в своем строении и меняется в ней в основном только распылитель форсунки. Стоит такая процедура относительно не дорого, в больших случаях до 2000р за одну штуку.


Дизельная форсунка системы Common Rail (применяются с насосами CR HP0-HP4) гораздо сложнее в своем строении, работает на более высоких давлениях. Для ремонта такой системы потребуется больший список деталей (с примерами номеров):

  • Распылитель форсунки (DLLA145P875 / 093400-8750);
  • Клапан (095000-6353 / 095000-8290);
  • Шарик клапана;
  • Электромагнитный клапан
  • Гайка распылителя
  • Шток (стержень) клапана управления и др.


Номера форсунок системы CR для примера: 095000-7361, 095000-5525, 095000-6191, 095000-7390, 095000-7760, 095000-7761, 095000-7380, 095000-5931, 095000-6410, 095000-5890, 095000-6870, 095000-7350, 095000-6510, 095000-7361, 095000-7720, 095000-7731, 095000-7750, 095000-5931 и другие.

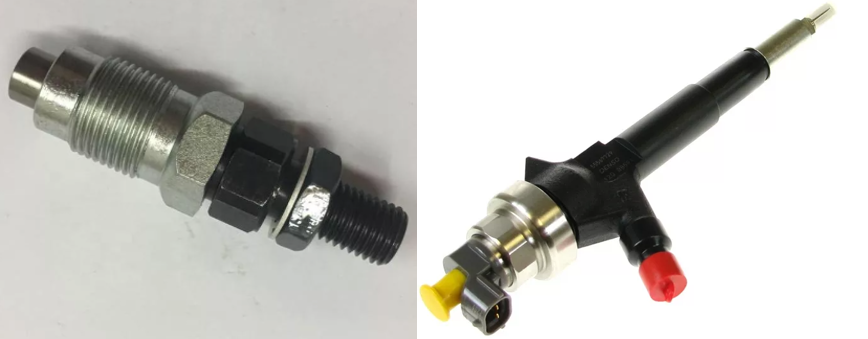

Как различить механическую форсунку от электронной? Предлагаю ознакомиться с фото (слева мех, справа электро).


Механическая форсунка Денсо и Коммон райл
